產品介紹

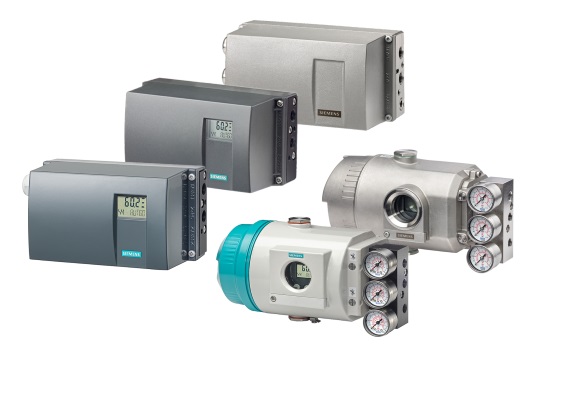

SIPART PS2 電動氣動定位器，鋁外殼

SIPART PS2 Ex d 電氣動式定位器，位于帶壓力表的防火鋁外殼內

不銹鋼外殼中的 SIPART PS2，帶壓力表

SIPART PS2 系列智能電氣閥門定位器用于氣動直線或角行程執行器的控制。氣動閥門定位器可驅動執行器，使閥門開度達到與給定值相同的位置。附加功能輸入可用于鎖定閥位或驅動閥門達到安全的位置。做為實現這種功能的標準配置已經集成二進制輸入到基型產品中。

優勢

SIPART PS2 系列智能電氣閥門定位器有許多獨特而實用的優點：

安裝簡單，自動初始化（零位和行程范圍自動調整）

操作簡便：

使用三個按鈕和一個用戶友好的雙行顯示屏進行本地操作（手動操作）和設備組態

通過 SIMATIC PDM 進行參數設置

高質量控制歸功于在線自適應程序

固定操作時的空氣耗量可忽略

“緊密關閉”功能（確保閥座上有最大定位壓力）

“原位故障”功能：發生輔助電源故障和/或氣動裝置時保留當前位置（不與 SIL 結合應用）。

示例：對于體積為 8 升的執行器，具有“原位故障”特性的 SIPART PS2 的典型位置穩定性為 0.3% / 小時。

通過簡單的組態可以實現眾多功能（例如參量化和極限值）

用于閥和執行器的自診斷

直線或角行程執行器采用同一型號的閥門定位器

可動部件少，因此對振動不敏感

針對極端外界環境，可以選擇外部非接觸式位置傳感器

“智能電磁閥”：單獨設備中的部分行程測試和電磁閥功能

例如，安全閥的部分行程測試

通過滿行程測試、多步響應測試、閥門性能測試對閥門進行性能和維護評估

也可通過凈化的天然氣、二氧化碳、氮?dú)饣蛳∮袣怏w來操作

SIL（安全完整性等級）2

應用

SIPART PS2 定位器主要應用于以下領域：

化學/石化

電站

造紙和玻璃

水和污水

食品和制藥

海上平臺

SIPART PS2 定位器可用于所有氣動執行器且可以交付：

各種外殼設計和各種材料（聚碳酸酯、鋁和不銹鋼）

適合在非危險應用中使用

可用于非危險區域

“本安“保護方式

“防爆外殼”保護類型

“非易燃”保護類型

保護類型由外殼提供粉塵爆炸防護

通訊形式：

0/4 ...20 mA 控制，帶/不帶 HART 通信功能

具有 PROFIBUS PA 通訊接口

帶 FOUNDATION Fieldbus (FF) 通信接口

防爆產品

保護類型為“本安”的設備適合在 Zone 1, 2, 21, 22 或 Class I, II, III/Division 1/Group A-G區域內使用

保護類型為“由外殼提供防塵”的設備，適合在 Zone 21、22 或 Class II, III/Division 1/Groups E-G 區域內使用

保護類型為“無火花”的設備，適合在危險區 2 或 I 類 2 分區 A-D 組區域內使用

保護類型為“隔爆外殼”的設備適合在 Zone 1 或 Class I, Division 1, Groups A-D 危險區域內使用

不銹鋼外殼的產品適用于特殊環境條件

SIPART PS2 有不銹鋼外殼（蓋上無窗口）的產品可應用在特殊腐蝕性的環境（例如海上作業，氯堿廠等）。其功能和基本裝置相同。

設計

SIPART PS2 系列閥門定位器是一種采用高集成度微處理器的數字式現場設備。

定位器由以下部件組成：

外殼和蓋

PCB 帶有相應電子元件，帶或不帶 HART 7 通信功能；

或者帶有通信用電子元件，符合

或者符合標準 IEC 61158-2 技術規范 PROFIBUS-PA 通訊的總線供電功能電子部件，

FOUNDATION Fieldbus (FF) 技術規范，IEC 61158-2，總線供電裝置

位置檢測系統

帶螺釘型接線端子的接線盒

帶壓電式閥門預控制的閥門匯集管

閥組安裝在殼體內，供氣和定位壓力的氣動接口位于定位器的右側?？闪磉x一個壓力表模塊和/或一個電磁閥接在上面。SIPART PS2 系列智能電氣閥門定位器用于氣動直線或角行程執行器的控制。對于具有以下功能、單獨訂購的電路板，鑄件中的電路板容器提供有插槽：

位置反饋模塊

二線制 4-20 mA 型號位置反饋模塊

報警模塊（3 個輸出，1 個輸入）

采用二進制信號作為行程或轉角的兩個限位信號。將兩個限值分別設定為最大值和最小值。

如果在自動模式下未達到末控元件的設定位置，或發生裝置/閥門故障，則輸出報警。

第二路數字量輸入用于報警信號或觸發安全響應，或作鎖定/發訊功能，或作安全定位。

可發出限位信號的限位開關觸發器（SIA）

采用槽型觸發器，可作為 NAMUR 信號 (EN 60947-5-6)，發出兩個限位信號。該模塊中還集成有一個報警輸出（請見“報警模塊”）。

通過機械觸點發出限位信號（機械限位開關模塊）

采用安裝簡便的機械限位開關可發出二個觸點限位信號。該模塊中還集成有一個報警輸出（請見“報警模塊”）。

上述所有模塊都符合：

所有信號互相電氣隔離，所有的模塊易于安裝。狀態顯示源自故障信號的監測。這些模塊易于改裝。

位置檢測系統和控制器模塊分開安裝

SIPART PS2 所有外殼型式的產品（隔爆型除外），其位置檢測系統和控制器單元均可以單獨連接。。行程或角位的測量直接在執行器上進行?？刂茊卧蓡为?dú)安裝在離執行器一定距離的地方，如安裝在管道或類似安裝件上?？刂破魍ㄟ^一根電纜與位置檢測組件連接，用一根或兩根氣管與執行器連接。這樣一種分開的設計經常很有優勢，如果在安裝處周圍的環境超過對定位器規定的值（例如：強烈振動）

下列裝置可用來測量行程或角度：

NCS 傳感器

市售電位計，例如，用于更高的應用溫度或用戶特定應用

對于具有短閥門行程的超小型直線執行器，建議使用電位計，這一方面是因?yàn)殡娢挥?jì)所需的空間很小，另一方面是短行程具有最佳傳輸特性。

位置檢測系統和控制器模塊分開安裝

非接觸式傳感器 (NCS)

用于帶有安裝臺的角行程執行器的 NCS（6DR4004-.N.10，左側）以及用于安裝有與執行器特定相關的安裝件的 ≤ 14 mm (0.55 in) 直線執行器的 NCS（6DR4004-.N.20，右側）

功能

豐富的診斷功能

SIPART PS2 具有檢測功能，能報告執行機構和調節閥變化的多項豐富的信息。這種信息對調節閥和執行機構的診斷和檢測是非常重要的。可實現測量（一些極值可調整）和監控的功能，包括：

行程累積

行程方向改變次數

報警計數

自調整死區

閥門極限位置（例如：閥座的磨損）

最高/最低溫度下的運行小時數（按照溫度和行程范圍）

壓電閥運行次數

閥門定位時間

執行機構泄漏

診斷控制臺概覽

通過診斷控制臺，HART 型 SIPART PS2 提供了簡單方便的診斷方法。所有閥門相關信息（設定值、實際值、控制偏差、診斷系統的狀態等）可一覽無余。從診斷控制臺，只需點擊幾次鼠標，即可或的其它數據和詳細信息。

三級報警狀態監測

智能電動氣動閥定位器 SIPART PS2 配有附加監控功能。狀態報警源自閥門故障信號的監測。這些故障的嚴重程度使用“交通燈信號”定級，用綠色、黃色和紅色扳手符號表示（在 SIMATIC PDM 和維護站中）。

需要維修（綠色扳手）

急需維修（黃色扳手）

閥門故障或一般故障危險（紅色扳手）

這允許用戶在閥門或執行器發生嚴重的故障前及早采取措施，可阻止即將發生的系統停機。通過故障信號的指示，例如執行器隔膜的損壞、動作滯后等，用戶可利用適當?shù)木S護策略保證系統可靠。

通過這種三級報警層次結構，也可以提前檢測出閥門填料箱的靜態摩擦、閥塞/閥座的磨損或接頭上的沉積物或漆層并發出信號。

這些故障信號可通過定位器的報警輸出線路輸出（見上面），或通過 HART 或現場總線接口進行通信。在這種情況下，HART、PROFIBUS、FF 型 SIPART PS2 可提供與閥門相關的各種故障指示、趨勢顯示以及所有關鍵過程變量的直方圖。

顯示屏還可顯示維護等級，包括故障的來源。

閥門所需的維護

滿行程測試、階梯響應測試、多步響應測試和閥門性能測試可提供有關閥門所需維護的向信息。借助于 HART 通信，您可以收到全面的測試結果，并可確定維護措施的范圍。為了對閥門性能進行量化，將會測定一些特性值，如階梯響應時間（T63、T86、客戶可選擇的 Txx）、死區時間、過沖、滯后、測量誤差、非線性度等。

功能安全等級 SIL2

該定位器適合在功能安全性方面滿足高達 SIL 2（根據 IEC 61508 或 IEC 61511）的特殊要求的閥門上使用。為此，提供了型號 6DR5.1.-0....-....-Z C20。

它們是單向定位器，用于安裝在帶彈簧歸位裝置的氣動執行器上。

可根據需要或在故障時驅動閥門到預先設置的安全位置。

閥門定位器滿足以下要求：

功能安全性最高可達 SIL 2（根據有關安全通風的標準 IEC 61508 或 IEC 61511）。

SIPART PS 2 用作“智能電磁閥”

通常，通過電磁閥氣動控制閥門打開/關閉，特別是安全閥。如果使用 SIPART PS2 來替代這種類型的電磁閥，那么定位器將在單個設備中執行兩個任務（無需額外接線）

首先，它通過將執行器通風來根據需要打開和關閉閥門（功能安全性達到 SIL 2，請見上面）

其次，它可以固定時間間隔（1 - 365 天）執行部分行程測試，防止閥門因腐蝕或積垢而堵塞。

由于在這種情況下 SIPART PS2 以閉環控制模式連續運行（例如，99% 位置），它還可執行氣動輸出回路的永久測試功能，此功能通常在使用電磁閥時無法執行。

通常，在操作過程中也無法測試控制閥上的電磁閥。由于 SIPART PS2 會根據需要執行通風，因此在使用帶有 4 線連接系統的 SIPART PS2 時，無需這些電磁閥。這意味著在控制閥上，可由單獨的設備執行控制功能和關閉功能。

組態

在組態模式下，可根據要求對 SIPART PS2 進行組態，進行以下設置：

輸入電流范圍 0 - 20 mA 或 4 - 20 mA

設定值輸入處的上升或下降特性曲線

定位速度限值（設定值斜坡）

分程調節；可調整起始值和滿刻度值

響應閾值（死區）；自調整或固定值

動作方向；具有上升設定值的上升或下降輸出壓力

定位范圍的限值（起始刻度和滿刻度值）

執行器位置的限值（報警）：最小值和最大值

自動“緊密關閉”（響應閾值可調）

根據閥門特性曲線進行行程調節

二進制輸入功能

報警輸出功能等

各種 SIPART PS2 型號的組態基本相同。

訂貨號：6DR5010/6DR5020/6DR5320/6DR5215/6DR5110
