產品介紹

概述

通過雷達測量技術，實現非接觸、免維護測量。由于微波信號的傳輸不需要介質，所以它完全不受工藝過程中蒸汽、壓力、粉塵或溫度的影響。西門子提供了多種型號以適合您的應用。

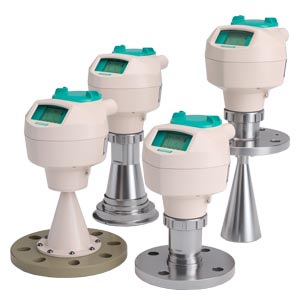

SITRANS Probe LR 是一種兩線制回路供電 6 GHz 雷達變送器，用于儲罐液體、漿料或過程容器中液體的監測，范圍可達 20 m。

SITRANS LR200 是 2 線制、6 GHz 脈沖雷達物位變送器，可用于對過程容器中的液體和漿料在高溫、高壓、湍流和攪動情況下進行連續監控，范圍可達 20 m。

SITRANS LR250 是 2 線制、25 GHz 脈沖雷達物位變送器，可用于對儲罐或過程容器中的液體和漿料在高溫、高壓、腐蝕材料情況下進行連續監控，量程達 20 m。理想用于小型容器或低介電常數介質。

SITRANS LR260 是 2 線制、25 GHz 脈沖物位雷達變送器，用于連續監控最高可達 30 m (98.4 ft) 的固體和液體；適用于具有快速響應或本質安全要求的物位測量。

SITRANS LR460 是 4 線制 24 GHz FMCW，雷達物位變送器，它提供了極高的信噪比，并集成了更先進的信號處理技術，可用各種固體的連續監控，達 100 m。適用于粉塵量很大以及溫度很高的環境中的測量。

SITRANS LR560 是 2 線制、78 GHz FMCW 雷達物位變送器，可用于對固體和液體進行連續監控，量程達 100 m。易于安裝，即插即用，幾乎免維護。

自動虛假回波抑制

SITRANS LR 儀表采用了獲得的過程智能信號處理技術，具有眾多獨特優勢。源自聲智能這種深入徹底的知識和經驗被置入軟件的先進算法，用來提供智能的回波處理過程。得出具有高重復性、快速和可靠的測量結果。

SITRANS 雷達儀表的一個特點是自動抑制虛假回波，回波處理技術可自動檢測和抑制來自容器內障礙物的虛假回波。通過本地接口或通過經由 HART 或 PROFIBUS PA 的 SIMATIC PDM 通訊，只需兩個參數，即可實現該功能。




應用





操作模式

工作原理

雷達測量技術可以測量從發射信號到返回信號的時間差。從而測算可測量距離和物位。

不象超聲波測量技術，雷達技術不需要載體介質，并可以以光速傳輸（300 000 000 m/s）。大多數的工業雷達設備的工作范圍為 6 - 78 GHz。

西門子提供脈沖雷達變送器（SITRANS Probe LR、SITRANS LR200、SITRANS LR250、SITRANS LR260）和 FMCW（頻率調制連續波）雷達變送器
（SITRANS LR460、SITRANS LR560）。

脈沖雷達以固定頻率從天線發射微波，該頻率反映了兩種不同介電常數材料之間的界面（正在監控的大氣和介質）。

回波通過一個接收器檢測，傳輸時間用于計算物位。

反射回的雷達波經數字轉換生成回波圖形。通過對回波形狀進行分析，來確定從介質表面到儀表基準點之間的距離。

FMCW（連續調頻波）雷達儀表可發射微波到介質表面。并連續調頻。同時，接收器連續接收，發射器和接收器之間的頻差與到物料的距離成正比。




雷達在反應器容器中工作



技術規范

雷達選型指南

標準	SITRANS Probe LR	SITRANS LR200	SITRANS LR250	SITRANS LR260	SITRANS LR460	SITRANS LR560
典型工業	化工，石化，水/污水，鉆井泥漿	化工、石化，鋁，污水	化工、石化，石油和天然氣，采礦，船舶，食品和飲料，醫藥	水泥，電力，化工，石化，食品加工，礦物加工，采礦	水泥，電力，食品加工，礦物加工，采礦	水泥，化工，電力，糧食，食品加工，礦物加工，采礦
典型應用	液體，儲存容器，濕井，鉆井泥漿槽	液體，帶攪拌器的處理容器，積聚，高溫	液體，帶攪拌器的儲存和過程容器，蒸發性液體，高溫，低介電介質，原油產生的水	水泥，塑料，谷物，面粉，煤，移動的固體，液體，低介電介質	水泥、粉塵、顆粒、煤、面粉、塑料	水泥，粉塵，化肥，糧食，煤，面粉，塑料，環境水液位監控
范圍	0.3 ... 20 m  (1 ... 65 ft)	0.4 ... 20 m  (1.3 ... 65 ft)	從喇叭邊緣起 50mm 到 20m，根據喇叭天線	30 m (98.4 ft)	100 m (328 ft)	40 m（131 英尺）  100 m （328 英尺）
頻率	6.3 GHz	6.3 GHz	K- 波段  (25.0G Hz)	K 波段  (25.0G Hz)	24 ... 25 GHz FMCW	78 ... 79 GHz
性能精度	量程的 0.1 % 或 10mm	量程的 0.1 % 或 10mm	≤ 3 mm (0.118 inch)	25 mm 從最小可檢測距離到 300mm 剩余距離 = 6 mm（0.23 英寸）或 0.05% 量程（較大者）	0.25 %	5 mm
溫度	環境： -40 ... +80 °C  (-40 ... +176 °F) 過程： -40 ... +80 °C  (-40 ... +176 °F)	環境： -40 ... +80 °C  (-40 ... +176 °F) 過程： -40 ... +200 °C  (-40 ... +392 °F)， 取決于天線類型	環境： -40 ... +80 °C  (-40 ... +176 °F) 過程： -40 ... +200 °C  (-40 ... +392 °F)， 取決于天線類型	環境： -40 ... +80 °C  (-40 ... +176 °F) 過程： -40 ... +200 °C  (-40 ... +392 °F)， 取決于天線類型	環境： 65 °C  (149 °F) 過程： 200 °C  (392 °F)	環境： -40 ... +80 °C  (-40 ... +176 °F) 過程： -40 ... +100 °C (-40 ... 212 °F) 可選：200 °C (392 °F)
輸出/通訊/ 遠程組態和診斷	4 - 20 mA/HART SIMATIC PDM	4 ~ 20 mA/HART PROFIBUS PA SIMATIC PDM AMS SITRANS DTM/FDT，用于 PACTware、 Fieldcare  等。	4 - 20 mA/HART PROFIBUS PA 基金會現場總線 SIMATIC PDM AMS SITRANS DTM/FDT，用于 PACTware、 Fieldcare  等。	4 - 20 mA/HART PROFIBUS PA SIMATIC PDM	4 - 20 mA/HART PROFIBUS PA SIMATIC PDM	4 - 20 mA/HART PROFIBUS PA 基金會現場總線 SIMATIC PDM  AMS SITRANS DTM/FDT，用于 PACTware、 Fieldcare  等。
電源	24 V DC，額定 回路供電	24 V DC，額定  回路供電	24 V DC，額定 回路供電	24 V DC，額定 回路供電	100 ... 230 V AC，± 15 %，50/60 Hz，6 W 24 V DC，+25/-20 %，6 W	24 V DC，額定 回路供電
認證	CE、RCM、勞埃德船級社、ABS、FCC、Industry Canada、RED ATEX，CSA，FM，INMETRO，EAC，IECEx，ANZEx，TIIS	CE、RCM、勞氏船級社、ABS、FCC、加拿大工業標準、RED ATEX，CSA，FM，INMETRO，EAC，IECEx，ANZEx，TIIS，NEPSI	CE、RCM、勞氏船級社、ABS、BV、FCC、加拿大工業標準、RED ATEX，CSA，FM，INMETRO，EAC，IECEx，TIIS，NEPSI 功能安裝 SIL-2、EHEDG、3-A、USP Class VI	CE、RCM、FCC、加拿大工業標準、RED ATEX，CSA，FM，INMETRO，EAC，IECEx	CE、RCM、FCC、加拿大工業標準、RED ATEX，CSA，FM，INMETRO，IECEx，EAC	CE、RCM、FCC、加拿大工業標準、RED ATEX，CSA，FM，INMETRO，IECEx，NEPSI，EAC

·雷達液位計SITRANS Probe LR    訂貨號：7ML5430

·雷達液位計SITRANS LR200      訂貨號：7ML5422

·雷達液位計SITRANS LR250      訂貨號：7ML5431

·雷達液位計SITRANS LR300      訂貨號：7ML5411/12/13

·雷達液位計SITRANS LR400（液體型）  訂貨號：7ML5421

·雷達物位計SITRANS LR400（固體型）   訂貨號：7ML5420

·雷達物位計SITRANS LR460       訂貨號：7ML5426
