產品介紹

概述

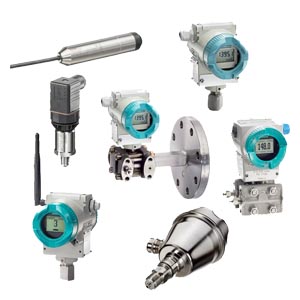

壓力、絕壓、差壓、流量和物位變送器，1 mbar 到 700 bar

不同的要求需要不同的變送器。

帶有不同的連接選件和不同的外殼 – 帶或不帶顯示屏。

不論是常規操作、智能操作還是通過 WirelessHART、PROFIBUS PA 或基金會現場總線進行操作 - SITRANS P，均能提供用戶友好型和出色的性能。

滿足基本要求的測量變送器

SITRANS P200

• 單量程變送器，用于表壓和絕壓
• 陶瓷測量單元
• 適合一般應用

SITRANS P210

• 單量程表壓變送器
• 不銹鋼測量單元
• 用于低壓應用

SITRANS P220

• 單量程表壓變送器
• 不銹鋼測量單元，全焊接版本
• 用于高壓應用和制冷技術領域

SITRANS LH100（潛水型傳感器）

• 靜壓液位測量變送器

SITRANS LH300（潛水型傳感器）

• 靜壓液位測量變送器
• 適合小測量范圍

SITRANS P 緊湊型

• 單量程變送器，用于表壓和絕壓
• 標準量程
• 衛生設計
• 可提供不同的無菌連接系列

具有 WirelessHART 通信功能的變送器

SITRANS P280

• 使用 WirelessHART 進行無線通信
• 電池運行
• 使用 3 個按鈕以及 SIMATIC PDM 和 HART 調制解調器進行參數設置，或通過 Wireless-HART 以無限方式進行參數設置

用于食品、制藥和生物技術的變送器

SITRANS P300

• 智能和常規操作以及通過 PROFIBUS 或基金會現場總線進行操作
• 衛生設計
• 可提供不同的無菌連接系列
• 帶有 ATEX、FM 和 CSA 認證

用于造紙工業中的表壓測量的變送器

SITRANS P DS III 和 SITRANS P300

• 智能和常規操作以及通過 PROFIBUS 或基金會現場總線進行操作
• 帶有用于造紙業的 PMC 連接
• 帶有 ATEX、FM 和 CSA 認證

適用于高端需求型應用的變送器（高級型）

SITRANS P320/P420

• 用于測量表壓、絕壓、壓差、流量和物位的壓力變送器
• 測量精度
  • SITRANS P320：0.065%
  • SITRANS P420：0.04%
• 階躍響應時間最快可達 105 ms
• 根據 IEC 61508 SIL2/3 應用而開發
• SIL 遠程驗證
• 根據 Namur NE107 進行診斷
• 4 鍵操作

SITRANS P DS III

• 用于測量表壓、絕壓、壓差、流量和物位的壓力變送器
• 測量精度可達 0.065 %
• 測量范圍調節 100:1
• 參數設置方式：
  • 用于 SITRANS P DS III HART 的 3 個按鈕和 HART
  • 用于 SITRANS P DS III PA 的 3 個按鈕和 PROFIBUS PA
  • 用于 SITRANS P DS III FF 的 3 個按鈕和基金會現場總線
• 更適用于水平差壓管線
• 1 區本質安全或隔爆型外殼
• 帶有 ATEX、FM 和 CSA 認證
• 現貨供應

SITRANS P410

• 用于測量表壓、壓差和流量的壓力變送器
• 測量精度可達 0.04%
• 測量范圍調節 100:1
• 參數設置方式：
  • 用于 SITRANS P DS III HART 的 3 個按鈕和 HART
  • 用于 SITRANS P DS III PA 的 3 個按鈕和 PROFIBUS PA
  • 用于 SITRANS P DS III FF 的 3 個按鈕和基金會現場總線

滿足最高應用要求的變送器（高級型）

SITRANS P500

• 適合以下測量的壓力變送器：
  • 差壓、流量和液位
  • 體積和質量流量、體積和質量
• 測量精度最高可達 0.03 %
• 測量范圍調節 200:1
• 快速階躍響應時間
• 出色的長期穩定性
• 使用 3 個按鈕和 HART 進行參數設置
• 1 區本質安全或隔爆型外殼
• 帶有 ATEX、FM 和 CSA 認證


集成

測量裝置，帶遠程密封件

下面圖示了適用于帶/不帶遠程密封件的 SITRANS P 壓力變送器的典型測量裝置。

安裝

夾層式遠程密封件，安裝在測點連接法蘭與管口法蘭之間。

采用法蘭單設計的遠傳密封直接安裝在測量點的連接法蘭上。

必須考慮盲法蘭或遠程密封件的相應壓力等級。

壓力變送器應安裝在連接法蘭下面（差壓壓力變送器應安裝在應安裝在底部連接法蘭下面）。對于超壓范圍內的測量，也可以將變送器安裝在連接法蘭上方。需要在低壓范圍進行測量時，壓力變送器 必須 安裝在連接法蘭的下側（差壓壓力變送器應安裝在下連接法蘭的下側）。

測量范圍移動

如果兩個連接法蘭通過兩個遠程密封件安裝在不同測量高度上，則會由于遠程密封件毛細管中充油而產生額外差壓。這種會導致測量范圍移動，在設置壓力變送器需將這種情況考慮在內。

壓力變送器和遠程密封件的安裝高度不同時，測量范圍將會變動。

壓力變送器輸出

當密閉容器中的液位、界面或使用密閉容器時密度增加，差壓（因而壓力變送器的輸出信號）也增加。

如果需要輸出信號隨著差壓變大而減小，則量程的開始與結束位置必須互換。

對于敞開的容器，壓力升高通常伴隨液位、界面或密度的增加。

環境溫度影響

為獲得良好輸送特性，遠程密封件與壓力變送器之間的毛細管應盡可能短。此外，還應該避免各個遠程密封件之間的溫度出現差異。

如果整個測量裝置暴露在溫度不斷波動的環境中，則毛細管、遠程密封件和連接件中的填充液體熱容變化可能導致溫度誤差。

注

進行界面測量時，必須遵守以下描述：

• 界面必須位于兩個噴嘴之間。
• 容器中的液位必須總要高于上面的管嘴。

壓力變送器和遠傳密封的可能組合

安裝類型	壓力變送器	密封圈
A/B	7MF4010 7MF4013 7MF4033 7MF4034 7MF4035 7MF8023 7MF8024	7MF4900 7MF4910 7MF4920
C1 / C2	7MF4233 7MF4234 7MF4235	7MF4900 7MF4910 7MF4920 （全部采用耐真空版）
	7MF4333 7MF4334 7MF4335	7MF4901 7MF4921
D	7MF4433 7MF4434 7MF4435	7MF4903 7MF4923
E	7MF4433 7MF4434 7MF4435	7MF4913
G / H / J	7MF4433 7MF4434 7MF4435	7MF4903 7MF4923





壓力和液位測量的安裝類型（開口容器）

	安裝類型 A
	刻度起始值：	pMA = ρFL · g · HU - ρOil · g · H1
	滿量程值：	pME = ρFL · g · HO - ρOil · g · H1
	安裝類型 B
	刻度起始值：	pMA = ρFL · g · HU + ρOil · g · H1
	滿量程值：	pME = ρFL · g · HO + ρOil · g · H1
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρFL	容器中被測介質的密度
	ρOil	遠程密封件毛細管路中的油的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位
	H1	容器法蘭與壓力變送器之間的距離





絕對壓力測量的安裝類型（封閉容器）

	安裝類型 C1 和 C2
	刻度起始值：	pMA = pSTART + ρOil · g · H1
	滿量程值：	pME = pEND + ρOil · g · H1
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	pSTART	刻度起始值的壓力
	pEND	刻度結束值的壓力
	ρOil	遠程密封件毛細管路中的油的密度
	g	當?shù)刂亓铀俣?/p>
	H1	容器法蘭與壓力變送器之間的距離





差壓和流量測量的安裝類型

	安裝類型 D
	刻度起始值：	pMA = pSTART - ρOil · g · HV
	滿量程值：	pME = pEND - ρOil · g · HV
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	pSTART	刻度起始值的壓力
	pEND	刻度結束值的壓力
	ρOil	遠程密封件毛細管路中的油的密度
	g	當?shù)刂亓铀俣?/p>
	HV	電纜密封蓋的距離





液位測量的安裝類型（封閉容器）

	安裝類型 E
	刻度起始值：	pMA = pFL · g · HU - ρOil · g · HV
	滿量程值：	pME = pFL · g · HO - ρOil · g · HV
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	pFL	容器中被測介質的密度
	ρOil	遠程密封件毛細管路中的油的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位
	HV	電纜密封蓋的距離





	安裝類型 G、H 和 J
	刻度起始值：	pMA = pFL · g · HU - ρOil · g · HV
	滿量程值：	pME = pFL · g · HO - ρOil · g · HV
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	pFL	容器中被測介質的密度
	ρOil	遠程密封件毛細管路中的油的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位
	HV	電纜密封蓋的距離





測量裝置，不帶遠程密封件

以下描述的測量裝置用于測量不帶遠程密封件的開口和封閉型容器中的液位、界面和密度。

注

進行界面測量時，必須遵守以下描述：

• 界面必須位于兩個噴嘴之間。
• 容器中的液位必須總要高于上面的管嘴。

進行密度測量時，必須考慮以下因素：

本節的末尾有一個問題清單。該清單適用于可以使用的靜水液位測量，例如，蒸汽鍋爐、蒸汽鼓、冷凝水容器等的液位測量。

測量裝置，適用于差壓壓力變送器，采用法蘭連接（開口容器）

液位測量
	刻度起始值：	pMA = ρ · g · HU
	滿量程值：	pME = ρ · g · HO
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρ	容器中被測介質的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位





界面測量
	刻度起始值：	pMA = g · (HU · ρ1 + (HO – HU) · ρ2)
	滿量程值：	pME = ρ1 · g · HO
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρ1	重液體的密度
	ρ2	輕液體的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位





密度測量
	刻度起始值：	pMA = ρMIN · g · HO
	滿量程值：	pME = ρMAX · g · HO
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρMIN	容器中被測介質的最小密度
	ρMAX	容器中被測介質的最大密度
	g	當?shù)刂亓铀俣?/p>
	HO	最高液位





測量裝置，適用于差壓壓力變送器，采用法蘭連接（密閉容器）

液位測量，變種 1
	刻度起始值：	ΔpMA = ρ · g · HU
	滿量程值：	ΔpME = ρ · g · HO
	圖標符號
	ΔpMA	要在刻度起始值設置的壓力
	ΔpME	要在刻度結束值設置的壓力
	ρ	容器中被測介質的密度
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位





液位測量，變種 2
	刻度起始值：	pMA = g · (HU · ρ – HV · ρ′)
	滿量程值：	pME = g · (HO · ρ – HV · ρ′)
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρ	容器中被測介質的密度
	ρ′	負壓管線中的流體密度，常見溫度相關。
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位
	HV	電纜密封蓋的距離





界面測量
	刻度起始值：	ΔpMA = g · (HU · ρ1 + (HO–HU) · ρ2 – HV · ρ′2)
	滿量程值：	ΔpMA = g · (HO · ρ1 – HV · ρ′2)
	圖標符號
	pMA	要在刻度起始值設置的壓力
	pME	要在刻度結束值設置的壓力
	ρ1	容器內界面處重型液體的密度
	ρ2	容器內界面處輕型液體的密度
	ρ′2	負壓管線中的流體密度，與進行界面測量時的常見溫度相關。
	g	當?shù)刂亓铀俣?/p>
	HU	最低液位
	HO	最高液位
	HV	電纜密封蓋的距離

·DS III系列，測量表壓  訂貨號：7MF40

·DS III系列，測量表壓，帶沖洗膜片   訂貨號：7MF41

·DS III系列，測量絕壓（表壓系列） 訂貨號：7MF42

·DS III系列，測量絕壓（差壓系列）  訂貨號：7MF43

·DS III系列，測量差壓和流量    訂貨號：7MF44

·DS III系列，測量液位   訂貨號：7MF46

SITRANAS P Z，測量表壓   訂貨號：7MF1562

·SITRANAS P Z，測量表壓和絕壓   訂貨號：7MF1564

MPS系列（投入式傳感器）訂貨號：7MF1570
