反相頻移點式電容物位檢測開關可在高壓和高溫應用中的惡劣環境條件下使用。
西門子反頻移電容式儀表集成有一種基于頻率的獨特的物位測量方法。電容單元可監控頻率變化時的電容效應。電容和頻率之間的關系反比。由于一個小的物位變化,就會引成較大的頻率變化,因而測量精度高。
反頻移電容儀表需要兩個部件:一個可變電容器的基準電極和測量電極。在電容性物位測量中,周?chē)h(huán)境(一般是容器壁)作為基準電極,探頭作為測量電極。介質則為容器中的內容,如果測量電極絕緣,則為絕緣層。
反頻移電容操作
電容量取決于電極表面積、電極之間的距離以及容器內容的介電常數。介電常數表示一種材料的儲電能力??諝猓ㄕ婵眨┑南鄬?duì)介電常數為 1;所有其它材料都大于 1。
電容型應用問卷調查
電容
由導體和介電材料組成的系統在導體之間存在電勢差時的儲電特性。其值表示為電量與電勢差之比,單位為法拉。
電容器
電路中一種用于儲能的裝置。一般地,一個電容器有兩個導體或電極,之間通過一層非導電材料隔離,稱為介電材料。通過由一個電壓源對介電層兩端的導體進行充電,來電充電系統的電能便存儲在極化的介電材料中。
介電常數
介電常數表示一種介電材料受電場影響的儲電能力。通過用該材料作為介電材料的電容器的電容與真空/空氣作為介電材料的電容器的電容之比進行測量:空氣和介電常數為 1。
有源屏蔽
與有源測量部分隔離的探頭部分。傳感器的信號連接到探頭的有源屏蔽部分,可避免屏蔽和測量部分之間的電位差。因此,探頭接近過程連接的屏蔽部分不會受蒸汽濃度、材料、灰塵或冷凝的影響。
點式物位測量 | |||
---|---|---|---|

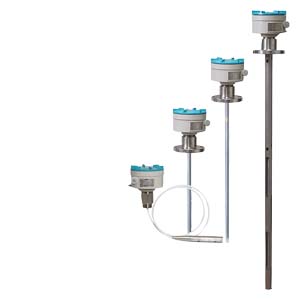

標準 | Pointek CLS100 | Pointek CLS200 | Pointek CLS300 |
典型應用 | 液體、稀漿、粉末、顆粒,可在狹小空間內使用。 | 液體、泥漿、粉末、粒狀物位,食品和藥品,石化 | 相對高壓和高溫、危險區域中的液體、漿體、粉末、粒狀物位 |
最大長度, | 100 mm (4 inch) | 探桿:5.5 m(18 英尺)
| 探桿:1 m(40 英尺)
|
過程溫度(溫度額定值與壓力有關。 |
|
|
|
過程壓力
| 高達 10 bar g (146 psi g) |
| 高達 35 bar g (511 psi g) |
輸出 | 不銹鋼電纜或外殼版本:
全合成型 (PPS)
| 標準型:
數字:
| 標準型:
數字:
|
通信 |
| 標準型:
數字:
| 標準型:
數字:
|
電源規格 | 標準型:
本安(僅不銹鋼型號)
| 標準型:
數字:
| 標準型:
數字:
|
認證 | 不銹鋼電纜或外殼版本: CE,CSA,F(xiàn)M,ATEX,RCM,勞式船級社,WHG 全合成型 (PPS): CSA, FM | CSA,F(xiàn)M,CE,ATEX,RCM,勞氏船級社,WHG,Vlarem II
| CSA,F(xiàn)M,CE,ATEX,RCM,勞氏船級社,WHG,Vlarem II |
Pointek CLS 100 訂貨號:7ML5501 7ML5510
Pointek CLS 200 訂貨號:7ML5630 7ML5631 7ML5632 7ML5633 7ML5634
Pointek CLS 200 - 數字訂貨號:7ML5640 7ML5641 7ML5642 7ML5642 7ML5643 7ML5644
Pointek CLS 300 - 標準 訂貨號:7ML5650 7ML5651 7ML5652
Pointek CLS 300 - 數字 訂貨號:7ML5660 7ML5661 7ML5662
SITRANS LVL100 訂貨號:7ML5745
SITRANS LVL200 訂貨號:7ML5746 7ML5747 7ML5748
SITRANS LVS100 訂貨號:7ML5735
SITRANS LVS 200 訂貨號:7ML5731 7ML5732 7ML5733 7ML5734
SITRANS LVS300 訂貨號:7ML5736 7ML5737 7ML5738
SITRANS LPS 200 訂貨號:7ML5725 7ML5726 7ML5727 7ML5728 7ML5730
Pointek ULS 200 訂貨號:7ML1510
